2013年08月21日

いいもん見つけた

お盆も過ぎて、なにやら猛暑が終わりそうな予感がする今日この頃。
終わらせてない仕事もいくつかあるんですが、そろそろ遠出行っとかないと今年の真夏を味わえなそうなので、天気の不安定な今のうちに準備をすることにしました。

バイク自体は5月の遠出以降全然乗ってなかったので、チェーンに赤サビが発生してましたが表面的なサビだけで、オイルとブラシでガシガシやって完了。スプロケと共にまだまだ使えます。
他は今まで施した耐サビ工作のおかげでノーメンテでもキレイなもので、エンジンもキック2発で快調始動。

さて、遠出といえば毎度悩ましいのが地図。
知ってるとこ回るだけなら手ブラでもいいんですが、やはりせっかくの遠出はほとんど知らない場所を走りたいものです。林道もルートに入れるとなると地図は必須となりますが、今までずっと紙地図で、前回はPSPにマップをJPEG画像化したものを入れてましたが全然役に立たず失敗。
ポータブルカーナビは過去一度使ったことがあるのですが、電池がすぐ無くなってしまうので、ここぞという時にしか起動できず、衛星信号を受信するまでに時間がかかったりして結局不便でした(バッテリーレス車なので電源取るわけにもいかず)。

まぁコンパスと標識だけをたよりに進んだり、迷子になるのもまた一興とも思えますが、自由な時間に限りがある現状ではあまりノンキなことも言ってられないので、やはり迷わない方策を考えたいところ。
ぼくとしてはナビのようなルート案内はいらないから、現在地と詳細な地図が表示されるだけでいいのにな〜といろいろネットで検索していると、いいものを発見!
ユピテルのハンディGPSマップ、ASG-CMシリーズです(これは最新型のASG-CM13)↓
http://www.yupiteru.co.jp/products/atlas/asg-cm13/index.html
これは自転車用なのですが、ぼくが欲しかったのはこういうのなんスよ!って具合にナイスな商品でした。
現在地と詳細マップを表示してくれて、なおかつバッテリーは約16時間も持続!そして防水(IPX6)!
マップデータはぼくも長年お世話になってた昭文社のマップルを使用。
走行ルートの履歴も2GBのmicroSDカード(別売り)に、1日平均3時間として約3年分記録するという…。

これは買うしかないだろ!と、安いものを探した結果、型遅れのASG-CM12を安く売ってるショップを発見↓
http://www.twk.jp/89_1287.html
ちなみにここは自転車屋ではなくトライアルバイクのお店。
速攻でポチる↓
上等なmicroSDカードもおまけで付けてくれます。
送料込みで19,530円でした。
ASG-CM12は型遅れとはいえ、機能は最新型のCM13とさほど変わらないのでなかなかお得かと思います。
ちなみにユピテルのASG-CM12の商品ページはここ↓
http://www.yupiteru.co.jp/products/atlas/asg-cm12/index.html

さて、今度はこれをどうやって車体に取り付けるかということになります。
一応CM12には自転車のハンドルに取り付けるマウントも同梱しているのですが、ぼくのバハには取り付けできそうもない形なのでやっぱり自作となります。

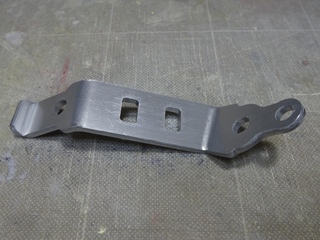

CM12本体をカチャッとスライド脱着できるマウントベースは利用するとして、これをそこそこの強度でいい位置に、なおかつ極力安い値段で取り付けるには…と近所のナップスでいろいろなステー類を物色した結果、NSR250R(88~)/VFR400R(NC30)用のマスターシリンダーステーなるものを購入(税込み1,365円)↓
リザーブタンクステーじゃなくてマスターシリンダーステーってどういうことだろ…?まぁいいや。
これの片方の穴を10mmに拡大してミラーの根元に装着しようという算段。
GPS側のマウントは、マウントベースにある5mm穴を強度&締め付け力アップのため6mmに拡大して、ステーに付いてたキャップボルトを使用します。

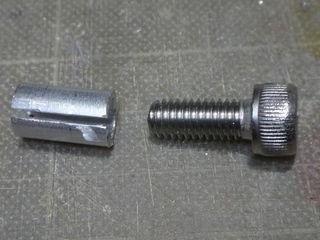

しかしそのままだとマウントベースの凹みにキャップボルトの頭が入らないので、ボルトの頭を毎度おなじみ根性旋盤でシェイプアップさせるのですが、6mmボルトだと今までのようにダブルナットを付けてドリルにくわえさせることがサイズ的に不可能なので、内径6mmのアルミパイプを使ってボルトをくわえられるようにします(ボルトだけくわえさせるとネジ山が潰れてしまうので)↓
アルミパイプは一箇所ダイヤモンドカッターで切れ込みを入れてくわえる時にボルトをつかむようにしておきます(ちなみにこの方法はタックインガレージの加工担当さんに教わりました。目から鱗!)。
それを手持ちドリルに固定して、デカい金ヤスリで削る!↓
ステンレスは硬いです…けっこう腕が疲れました。

ボルトが凹みに入るようになったらステーを取り付け↓
裏側から見るとこうなってます↓
ナットはロックナットを使用。
やはりサビ対策で鉄は一切使用せず(笑)。
ステーの先が折れ曲がっているので回転防止になってます。

あと些細なことですが、CM12本体を取り付けるラッチがかなりガッチリハマるのですが、これがガッチリ過ぎて外す時にラッチ自体が折れそうなので、引っかかる部分を削って適度なハマり具合に改良↓

そしていざバイク本体に取り付け↓
ほとんどステーを曲げることなくいい感じの位置に付きましたが、ちょっと上に浮き過ぎな感じで、液晶画面も少々見づらい…ので取り付け位置変更↓

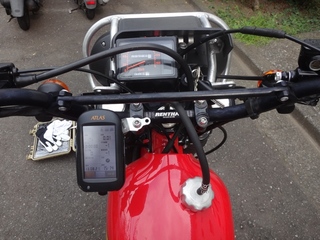

お〜やった。想定していた取り付け位置とは違う位置になりましたが、画面も見やすく、パッと見目立たない上にどこにも干渉しないベストな位置になりました。
ちなみに写真はバックライトが点灯した状態ですが、バックライトが点灯してなくてもそこそこ見えるようなので、エコモード(5秒点灯)で十分だと思います。

しかし、デジタル機器の進化は日進月歩ですなぁ(しみじみ)。
一時期iPod touch買って地図入れて、外付けGPSでも買おうかとも思いましたが、思いとどまって良かった〜!
iPod touchはユーザー自身でバッテリー交換ができませんが、このASG-CM12は簡単に交換できるのがまた親切設計。
バッテリーは携帯電話やデジカメにも使われてるようなポピュラーな形のリチウムイオンなので、予備を入手するのも恐らく簡単だと思われます(なぜかユピテルの機能比較ページでは「取り外し不可」と書かれていますが、これは間違いだと思われます。防水グレードもサイトではIPX3となってますが、取説ではIPX6となってます)。
バッテリーの寿命が来ても本体ごと買い替えたり修理に出したりすることなく長く使えそうですが、マップデータの更新はできないようです。不満点はこれぐらいでしょうか。
バッテリーレス車に乗ってて(もはや超マイノリティ…)現在地と詳細マップが表示できるGPS機器が欲しい人にはオススメです。

あとは天気が安定して晴れの続く日が来るのを待つだけ…できれば平日にドピーカンになって欲しい〜。
